Memahami Komponen dan Chipset Motherboard Sebelum Merakit PC

Merakit PC sendiri adalah pengalaman yang memuaskan dan memungkinkan Anda mendapatkan sistem yang sesuai dengan kebutuhan spesifik. Namun, sebelum membeli komponen dan mulai merakit, ada satu bagian krusial yang sering kali kurang diperhatikan namun sangat fundamental: motherboard. Memahami komponen dan chipset motherboard sebelum merakit PC adalah langkah pertama yang tidak boleh dilewatkan untuk memastikan kompatibilitas, kinerja optimal, dan kemudahan upgrade di masa depan.

Artikel ini akan membahas secara mendalam tentang apa itu motherboard, berbagai komponen utamanya, dan peran penting chipset, yang semuanya esensial dalam proses perakitan komputer Anda.

Apa Itu Motherboard dan Mengapa Penting?

Motherboard, yang juga dikenal sebagai mainboard atau logic board, adalah papan sirkuit utama di dalam komputer. Ibarat tulang punggung atau sistem saraf pusat, semua komponen penting lainnya terhubung padanya, termasuk CPU, RAM, kartu grafis, dan perangkat penyimpanan. Tanpa motherboard, komponen-komponen ini tidak akan bisa berkomunikasi satu sama lain dan membentuk sebuah sistem yang berfungsi.

Jantung Sistem Komputer

Fungsi utama motherboard adalah menyediakan platform penghubung untuk semua perangkat keras. Ini mengatur aliran data dan daya ke seluruh sistem, memastikan setiap komponen mendapatkan apa yang dibutuhkannya untuk beroperasi secara harmonis. Pemilihan motherboard yang tepat sangat krusial karena menentukan jenis prosesor, jumlah RAM, dan kartu ekspansi apa saja yang bisa Anda gunakan. Oleh karena itu, memahami komponen dan chipset motherboard sebelum merakit PC adalah fondasi utama keberhasilan perakitan Anda.

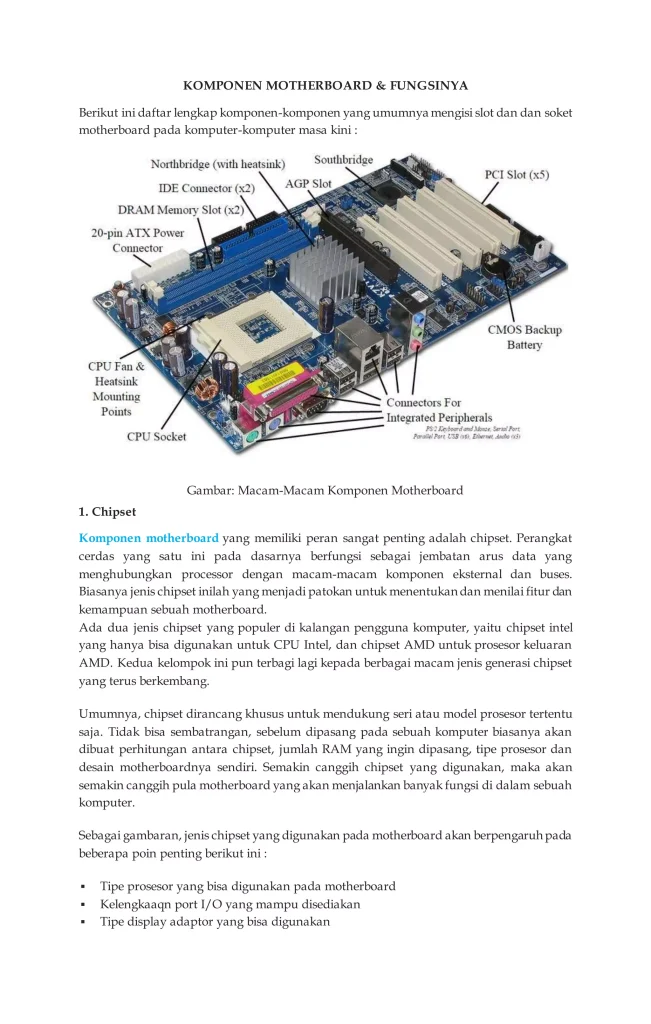

Komponen Utama Motherboard yang Wajib Diketahui

Untuk benar-benar memahami peran motherboard, kita perlu menyelami setiap komponen penting yang melekat padanya. Setiap bagian memiliki fungsi spesifik yang mendukung keseluruhan operasi sistem.

Soket CPU (Processor Socket)

Soket CPU adalah tempat di mana prosesor (Central Processing Unit) dipasang. Ini adalah salah satu komponen terpenting karena menentukan jenis prosesor apa yang kompatibel dengan motherboard Anda. Ada berbagai jenis soket, seperti LGA (Land Grid Array) untuk Intel dan PGA (Pin Grid Array) atau BGA (Ball Grid Array) untuk AMD, masing-masing dengan jumlah pin dan tata letak yang berbeda.

Memilih motherboard dengan soket yang tepat adalah langkah awal dalam memahami komponen dan chipset motherboard sebelum merakit PC. Kesalahan dalam memilih soket akan membuat prosesor Anda tidak dapat dipasang.

Slot RAM (Memory Slots)

Slot RAM (Random Access Memory) adalah tempat modul memori fisik dipasang. Jumlah slot RAM bervariasi, umumnya antara dua hingga delapan, yang menentukan berapa banyak modul RAM yang bisa Anda pasang. Kapasitas dan kecepatan RAM juga harus sesuai dengan spesifikasi motherboard dan prosesor.

Motherboard modern biasanya menggunakan slot DDR4 atau DDR5, dan penting untuk memastikan modul RAM yang Anda beli sesuai dengan jenis slot pada motherboard. Ini adalah aspek penting dalam memahami komponen dan chipset motherboard sebelum merakit PC untuk kinerja optimal.

Slot Ekspansi (PCIe Slots)

Slot ekspansi, terutama slot PCIe (Peripheral Component Interconnect Express), digunakan untuk memasang kartu ekspansi seperti kartu grafis, kartu suara, kartu jaringan, atau SSD NVMe tambahan. Slot PCIe hadir dalam berbagai ukuran fisik (x1, x4, x8, x16) dan generasi (PCIe 3.0, 4.0, 5.0), yang memengaruhi kecepatan transfer data.

Slot PCIe x16 biasanya digunakan untuk kartu grafis utama karena membutuhkan bandwidth tinggi. Sementara itu, slot x1 atau x4 bisa digunakan untuk periferal lain. Memahami ketersediaan dan versi slot PCIe adalah krusial dalam perencanaan merakit komputer Anda.

Konektor Penyimpanan (SATA, M.2)

Motherboard menyediakan berbagai konektor untuk perangkat penyimpanan data. Konektor SATA (Serial Advanced Technology Attachment) digunakan untuk menghubungkan hard drive (HDD) dan Solid State Drive (SSD) berbasis SATA. Setiap konektor SATA memungkinkan satu perangkat penyimpanan.

Selain SATA, motherboard modern juga dilengkapi dengan slot M.2. Slot M.2 mendukung SSD NVMe (Non-Volatile Memory Express) yang jauh lebih cepat daripada SSD SATA, serta beberapa jenis kartu nirkabel. Kapasitas dan kecepatan konektor ini adalah faktor penting saat memilih motherboard.

Konektor Daya (Power Connectors)

Konektor daya adalah titik di mana power supply (PSU) terhubung ke motherboard untuk menyediakan listrik bagi seluruh sistem. Konektor utama adalah ATX 24-pin, yang memberi daya ke motherboard itu sendiri dan sebagian besar komponennya. Selain itu, ada konektor daya CPU 4-pin, 8-pin, atau bahkan 12-pin (untuk CPU berperforma tinggi) yang khusus menyediakan daya untuk prosesor.

Memastikan power supply Anda memiliki konektor yang sesuai dengan motherboard adalah langkah fundamental dalam memahami komponen dan chipset motherboard sebelum merakit PC.

Port I/O Panel Belakang (Rear I/O Ports)

Panel I/O (Input/Output) di bagian belakang motherboard menyediakan berbagai port untuk menghubungkan periferal eksternal. Ini termasuk port USB (USB 2.0, 3.0, 3.1, 3.2, Type-C), port audio (jack 3.5mm), port video (HDMI, DisplayPort, DVI, VGA – jika ada grafis terintegrasi), port Ethernet (RJ-45) untuk koneksi jaringan, dan kadang port PS/2 untuk keyboard/mouse lama.

Jumlah dan jenis port ini sangat memengaruhi konektivitas dan fungsionalitas PC Anda.

Header Internal (Internal Headers)

Selain port eksternal, motherboard juga memiliki berbagai header internal. Ini termasuk header USB (untuk port USB di casing depan), header audio (untuk jack audio casing depan), header fan (untuk kipas pendingin), dan header untuk tombol power, reset, LED indikator dari casing.

Menghubungkan header-header ini dengan benar adalah bagian penting dari proses perakitan PC.

Chip BIOS/UEFI dan Baterai CMOS

BIOS (Basic Input/Output System) atau versi modernnya, UEFI (Unified Extensible Firmware Interface), adalah firmware yang tersimpan di dalam sebuah chip pada motherboard. Ini adalah program pertama yang berjalan saat komputer dihidupkan, bertugas menginisialisasi dan menguji perangkat keras, serta memuat sistem operasi. Baterai CMOS (Complementary Metal-Oxide-Semiconductor) kecil menyediakan daya untuk menjaga pengaturan BIOS/UEFI (seperti tanggal dan waktu) tetap tersimpan meskipun PC dimatikan.

Memahami fungsi BIOS/UEFI penting untuk konfigurasi awal dan pemecahan masalah.

Memahami Chipset: Otak Kedua Motherboard

Setelah mengetahui berbagai komponen fisik, saatnya membahas salah satu bagian paling vital namun sering disalahpahami: chipset. Chipset adalah sekelompok sirkuit terintegrasi pada motherboard yang mengelola komunikasi data antara CPU dan semua komponen lainnya. Ini adalah "otak kedua" motherboard yang sangat memengaruhi kompatibilitas, fitur, dan kinerja sistem.

Fungsi Utama Chipset

Fungsi utama chipset adalah bertindak sebagai pusat komunikasi dan pengatur lalu lintas data. Ini mengarahkan data dari CPU ke RAM, ke slot PCIe, ke perangkat penyimpanan, dan ke port I/O. Chipset juga mengelola fitur-fitur seperti jumlah port USB yang tersedia, kecepatan konektor SATA/M.2, kemampuan overclocking, dan dukungan untuk teknologi tertentu (misalnya, RAID).

Sejarah Singkat: Northbridge dan Southbridge

Secara historis, chipset dibagi menjadi dua komponen utama: Northbridge dan Southbridge.

Northbridge: Bertanggung jawab atas komunikasi berkecepatan tinggi antara CPU, RAM, dan slot kartu grafis (PCIe). Letaknya lebih dekat ke CPU.
Southbridge: Mengelola komunikasi berkecepatan rendah dengan perangkat I/O (USB, SATA, Ethernet, audio) dan slot ekspansi yang lebih lambat.

Chipset Modern: Platform Controller Hub (PCH)

Pada arsitektur modern, terutama pada motherboard Intel sejak seri Nehalem (Core i-series generasi pertama), fungsi Northbridge telah diintegrasikan sebagian besar ke dalam CPU itu sendiri (misalnya, kontroler memori dan kontroler PCIe kini ada di dalam CPU). Chipset terpisah yang tersisa, yang dulunya Southbridge, kini disebut Platform Controller Hub (PCH).

PCH bertanggung jawab atas manajemen I/O, perangkat penyimpanan, dan beberapa slot PCIe. Ini menyederhanakan desain motherboard dan mengurangi latensi untuk komunikasi berkecepatan tinggi. Sementara itu, AMD juga mengadopsi pendekatan serupa dengan menempatkan kontroler memori dan sebagian PCIe di dalam CPU Ryzen mereka.

Jenis Chipset Intel dan AMD (Contoh)

Baik Intel maupun AMD memiliki serangkaian chipset yang berbeda, masing-masing menargetkan segmen pasar dan kebutuhan yang berbeda.

Chipset Intel:

Seri Z (Z690, Z790): Chipset kelas atas untuk enthusiast, mendukung overclocking CPU dan RAM, serta menyediakan fitur I/O paling lengkap.
Seri H (H610, H770): Chipset mainstream, menawarkan fitur yang solid untuk sebagian besar pengguna, tanpa dukungan overclocking CPU.
Seri B (B660, B760): Chipset mid-range yang populer, menyeimbangkan harga dan fitur, seringkali mendukung overclocking RAM.
Seri X (X299): Untuk platform HEDT (High-End Desktop) yang lebih tua.

Chipset AMD:

Seri X (X670E, X670, X570): Chipset kelas atas, mendukung overclocking, PCIe Gen 5 (pada X670E), dan fitur I/O paling lengkap.
Seri B (B650E, B650, B550): Chipset mid-range yang sangat populer, menawarkan keseimbangan fitur dan harga, sering mendukung overclocking CPU dan RAM.
Seri A (A620, A520): Chipset entry-level, cocok untuk sistem dasar, biasanya tanpa dukungan overclocking.

Setiap chipset mendukung generasi prosesor tertentu dan memiliki set fitur yang berbeda. Memahami komponen dan chipset motherboard sebelum merakit PC akan membantu Anda memilih chipset yang sesuai dengan prosesor yang Anda inginkan dan fitur yang Anda butuhkan.

Peran Chipset dalam Kompatibilitas

Chipset adalah penentu utama kompatibilitas antara prosesor dan motherboard. Setiap generasi prosesor biasanya memerlukan chipset baru atau revisi chipset yang ada. Selain itu, chipset juga menentukan:

Generasi RAM yang didukung (DDR4 atau DDR5) dan kecepatan maksimalnya.
Jumlah dan versi slot PCIe yang tersedia.
Jumlah port USB, SATA, dan slot M.2 yang bisa digunakan.
Dukungan untuk fitur-fitur khusus seperti Intel Optane atau AMD StoreMI.
Kemampuan overclocking CPU dan/atau RAM.

Oleh karena itu, memilih chipset yang tepat adalah langkah vital dalam memahami komponen dan chipset motherboard sebelum merakit PC.

Mengapa Memahami Motherboard dan Chipset Penting Sebelum Merakit PC?

Pemahaman mendalam tentang motherboard dan chipset bukan hanya sekadar pengetahuan teknis, melainkan investasi waktu yang akan sangat menguntungkan Anda dalam proses perakitan. Ini membantu Anda membuat keputusan yang tepat dan menghindari potensi masalah.

Memastikan Kompatibilitas Komponen

Ini adalah alasan paling mendasar. Prosesor harus sesuai dengan soket CPU, RAM harus sesuai dengan jenis slot dan didukung oleh chipset, dan kartu grafis harus cocok dengan slot PCIe yang tersedia. Jika Anda tidak memahami komponen dan chipset motherboard sebelum merakit PC, Anda berisiko membeli perangkat keras yang tidak bisa bekerja sama.

Merencanakan Upgrade di Masa Depan

Dengan pemahaman yang baik, Anda bisa memilih motherboard yang tidak hanya memenuhi kebutuhan saat ini tetapi juga memungkinkan upgrade di masa depan. Misalnya, memilih motherboard dengan soket yang akan mendukung beberapa generasi prosesor mendatang, atau yang memiliki slot RAM dan PCIe yang cukup untuk ekspansi. Ini menghemat biaya dan waktu dalam jangka panjang.

Optimalisasi Kinerja

Chipset tertentu menawarkan fitur yang lebih canggih, seperti dukungan untuk PCIe Gen 5, lebih banyak jalur M.2, atau kemampuan overclocking yang lebih baik. Dengan memahami komponen dan chipset motherboard sebelum merakit PC, Anda bisa memilih platform yang benar-benar memaksimalkan kinerja dari komponen lain yang Anda pilih, terutama CPU dan kartu grafis.

Menghindari Masalah Perakitan

Pengetahuan ini mengurangi kemungkinan kesalahan saat perakitan, seperti mencoba memasang RAM di slot yang salah atau tidak menghubungkan kabel daya dengan benar. Anda akan lebih percaya diri dan efisien dalam setiap langkah perakitan PC.

Tips Memilih Motherboard yang Tepat

Setelah Anda memahami komponen dan chipset motherboard sebelum merakit PC, berikut adalah beberapa tips praktis untuk memilih motherboard yang ideal:

Mulai dari Prosesor: Tentukan prosesor yang ingin Anda gunakan terlebih dahulu. Ini akan langsung menentukan soket CPU dan chipset yang kompatibel.
Tentukan Anggaran: Motherboard memiliki rentang harga yang luas. Tetapkan anggaran Anda dan cari motherboard terbaik dalam kisaran tersebut.
Kebutuhan Fitur: Pertimbangkan berapa banyak RAM yang Anda butuhkan, berapa banyak perangkat penyimpanan (SSD/HDD) yang akan Anda pasang, apakah Anda akan menggunakan kartu grafis diskrit, dan berapa banyak port USB yang Anda perlukan.
Form Factor: Motherboard hadir dalam berbagai ukuran (ATX, Micro-ATX, Mini-ITX). Pastikan ukuran motherboard sesuai dengan casing PC Anda.
Potensi Overclocking: Jika Anda berencana untuk melakukan overclocking, pastikan chipset (misalnya Intel Z-series atau AMD X-series/B-series tertentu) dan VRM (Voltage Regulator Module) pada motherboard mendukungnya.
Review dan Reputasi: Selalu baca ulasan dari sumber terpercaya dan perhatikan reputasi merek motherboard.

Kesimpulan

Motherboard adalah fondasi dari setiap sistem PC, dan memahami komponen dan chipset motherboard sebelum merakit PC adalah langkah paling krusial dalam perjalanan Anda membangun komputer impian. Dari soket CPU hingga slot PCIe, dan dari peran Northbridge/Southbridge hingga PCH modern, setiap bagian memiliki fungsi vital yang memengaruhi kompatibilitas, kinerja, dan potensi upgrade sistem Anda.

Dengan pengetahuan yang kuat tentang komponen dan chipset, Anda tidak hanya akan menghindari kesalahan mahal tetapi juga dapat merakit PC yang optimal, stabil, dan siap untuk menghadapi tantangan komputasi Anda. Jadi, luangkan waktu untuk belajar, rencanakan dengan cermat, dan nikmati proses membangun PC Anda sendiri dengan percaya diri.
